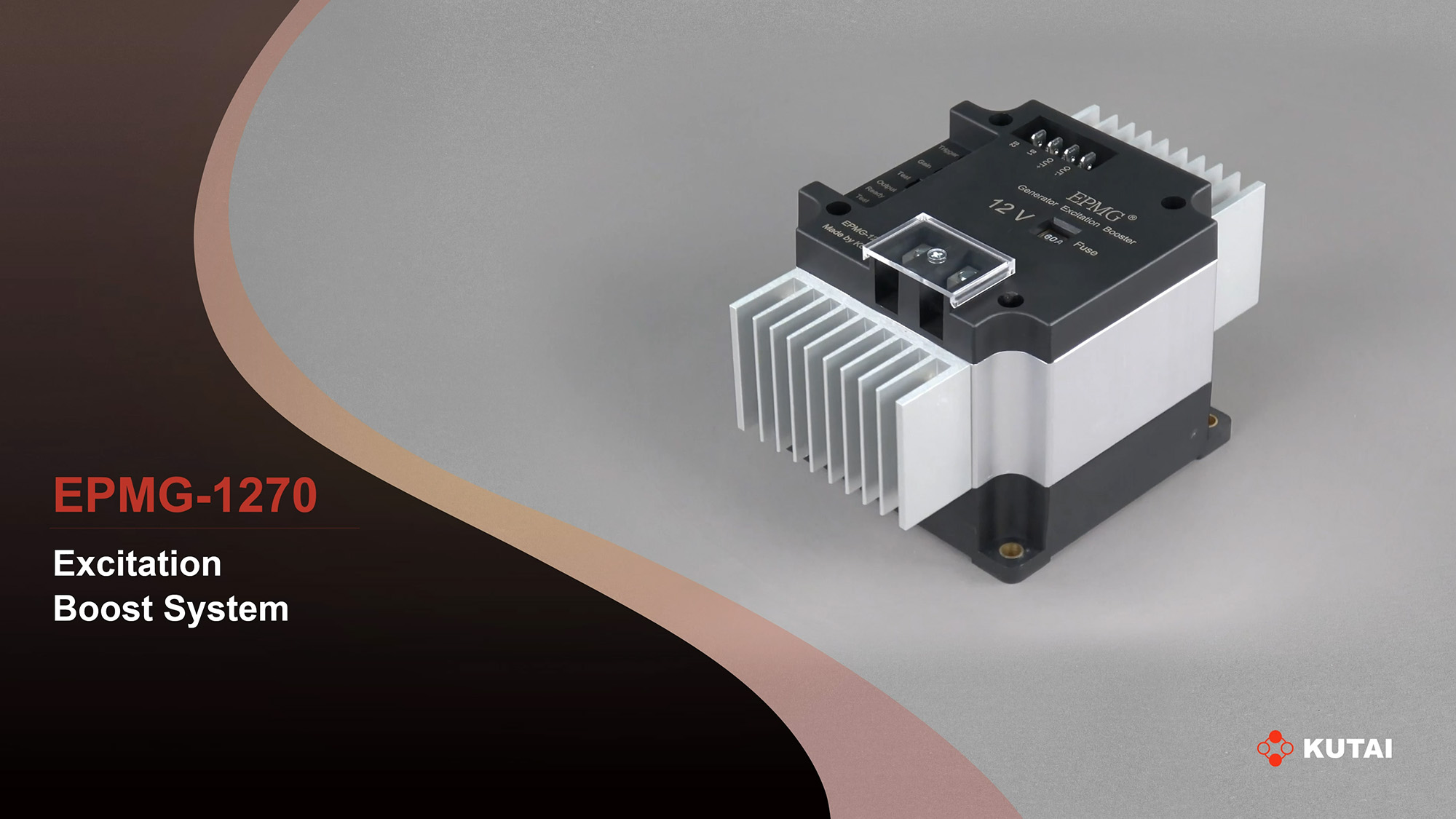

EPMG-1270 / EPMG-2470

发电机励磁提升器

EPMG^®使用电瓶电源转换为直流脉波电源，串接自励式发电机励磁系统，提昇发电机瞬间负载功率能力，以较低的成本提供类似PMG他励的特性。可选择12V(EPMG-1270)或24V(EPMG-2470)。

特色

EPMG^®可与任何励磁电流8A以下自励式发电机中AVR串接使用
EPMG^®提升发电机瞬间负载能力，功效等同于PMG
本机仅于发电机重载电压骤降时自动输出
具电瓶电压异常检测功能、反极性保护、电瓶限电流保护功能
具输出自动测试功能
内建螺栓式直流保护熔丝
休眠模式下仅消耗极低功率

技术参数

技术参数
测量电压输入	电压 80 – 600 Vac 单相频率 50/60 Hz
电源输入	EPMG-1270 : 8 – 18 Vdc / 50A 电瓶 EPMG-2470 : 16 – 36 Vdc / 25A 电瓶
电源输出	电压 90 Vdc Max. 功率 400 VA Max.
反应时间	10 ms
效率	大于 85% @ 全载输出
适用电压调整器	励磁电流 8A以下
输入限电流	EPMG-1270 @ 50A EPMG-2470 @ 25A
电瓶电力范围	EPMG-1270 @ 8 – 18 Vdc EPMG-2470 @ 16 – 36 Vdc
静态消耗功率	小于 0.5 watts

LED指示灯
Output	电源输出
Ready	运作状态
Test	测试状态
Batt-Volt	电瓶电压异常
OVLD	过载

调整功能
触发设定	当电压下降3% – 16.5% (可调整)
Gain	输出增益参数 (40 – 400) 输出电压 (V) = Gain x (瞬降电压／额定电压)

配件
双扁母端子线	白色2条棕色2条
螺栓M6L20	4支

工作环境
操作温度	-40 至 +60 °C
储存温度	-40 至 +85 °C
相对湿度	95%以下
振动	5.5 Gs @ 60 Hz

物理特性
尺寸	175.0 (L) x 115.0 (W) x 104.0 (H) mm 6.89 (L) x 4.53 (W) x 4.09 (H) inch
重量	2.9 Kg +/-2% 6.39 lb +/-2%
